تنفيذ القواعد الخرسانية لخط جهد عالى

 لكى يتم إنشاء الخط الهوائى أو النواقل الحاملة للتيار الكهربى واستمرارا لمقالات تصميم خطوط الضغط العالى لنقل الكهرباء سوف نبدأ باللأعمال الإنشائية والمدنية وهى الأعمال المسئولة عن تنفيذ القواعد الخرسانية للأبراج الكهربية.

وقبل اختيار طريقة تنفيذ القواعد الخرسانية سوف اتحدث عن عدة أشياء مهمة حتى نستطيع التفضيل بين انواع القواعد الخرسانية للأبراج.

ما هى وظيفة القواعد الخرسانية للأبراج الكهربية؟

1- تدعيم للأبراج الكهربية.

2- وكذلك تعمل على حمل كل مكونات الأبراج الكهربية من هيكل الأبراج والملحقات وايضا الأسلاك الكهربية وجميع المكونات الخاصة بخط نقل الكهرباء.

ما هى المعايير فى اختيار انواع القواعد الخرسانية؟

1- اقصى حمل يمكن تحمله للأبراج الكهربية

2- نوع التربة.

 ما هى أنواع القواعد الخرسانية للأبراج الكهربية؟

1- قواعد الحشو Pilling Foundation

يعتبر هذا النوع مناسب للتربة الرملية أى أنه يتم إستخدام هذا النوع فى التربة التى قوة احتكاكها ضعيف ويتم استخدام معدة تسمى ماكينة الحشو pilling machine .

وتعمل على عمل حفرة بعمق حوالى 12 متر فى التربة ويتم تنزيل الهيكل  الحديدي المصنع وبعد ذلك يتم صب الأسمنت فى هذه الحفرة.

وأيضا يتم تنفيذ هذا النوع من القواعد الخرسانية فى الموقع بواسطة غرز الركائز المصنعة مسبقا والتى كما ذكرنا هى الهيكل الحديدى وتكون ابعاد هذه الركائز تكون حوالى( 27*27) cm.

والطول المستخدم لهذه الركائز وعددها لأى اساس من البرج يعتمد على نوع التربة ونوع البرج يعنى مثلا فى التربة الرملية الطول حوالى 12 متر.

المكونات الخرسانية فى صب القاعدة هى( الأسمنت =1 / رمل=1.5 /حصو=3) وزن الأسمنت هو 375kg/cm3.

2-  قواعد Rock Anger او Ugger

ويعتبر هذا النوع من القواعد مناسب للتربة الصخرية ويتم تنفيذ هذه القواعد فى الموقع بواسطة حفارة خاصة بهذا النوع والتى يكون الحفر فيها يكون على شكل دائرة وبقياسات معينة حسب طبيعة الأرض ونوع البرج.

3- قواعد Pad and Chimney

ويعتبر هذا النوع مناسب للتربة الصخرية أيضا ويكون شكله مثل المدخنة.

 ويتم إستخدام هذا النوع من القواعد للأبراج الكهربية فى جميع انواع الترب الثلاثة وهى التربة الصخرية والتى يطلق عليها تربة Dry.

وأيضا التربة الرملية والتى يطلق عليها تربة Dry Wet , وكذلك النوع الثالث التربة الطينية والتى يطلق عليها تربة Wet .

ولكى يتم عمل هذا النوع من القواعد عمليا فى الموقع بحيث تكون حفر التربة للقاعدة الخرسانية اكبر من قياس القاعدة .

وتختلف ابعاد هذا النوع من القواعد بإختلاف نوع التربة ونوع البرج.

وبعد ان تعرفنا  على انواع القواعد الخرسانية للأبراج الكهربية وكيفية التفضيل بينهما سنكمل إنشاء الخط الهوائى أو النواقل الحاملة للتيار الكهربى والذى هو خط ضغط عالى جهده 132kv كما ذكرنا فى المقال تصميم خطوط نقل الكهرباء وأيضا مقال التوصيل على التوالى والتوصيل على التوازى.

الأعمال الإنشائية والمدنية لخط ضغط عالى 132kv

وتعتبر هذه الأعمال المسؤلة عن تنفيذ القواعد الخرسانية التى تم ذكرها فى الأعلى ويتم عمل هذا ولكن بعدة خطوات.

1- يتم التحقق من جودة التربة بأخذ عينة منها وعمل الإختبارات المعملية لعينات التربة لكل نقطة برج على المخطط المساحى والذى تم تحديد اماكن الأبراج به .

ثم يتم إعداد تقرير فحص التربة استنادا الى نتائج عينة الاختبارات ليسهل لنا تحديد نوع القاعدة الخرسانية المناسبة وبناءا على ذلك تحديد كيفية تسليح القاعدة الخرسانية.

2- يتم البدء بأعمال الحفر لحدود القاعدة وفقا للابعاد المناسبة لنوع كل برج وهنا سنقوم بتجهيز قاعدة أول برج وهو برج البداية ويعتبر احد انواع أبراج الشد الكهربية فى أى خط جهد عالى .

3- يتم الحفر لقواعد الأبراج كما هو فى الشكل التالى.

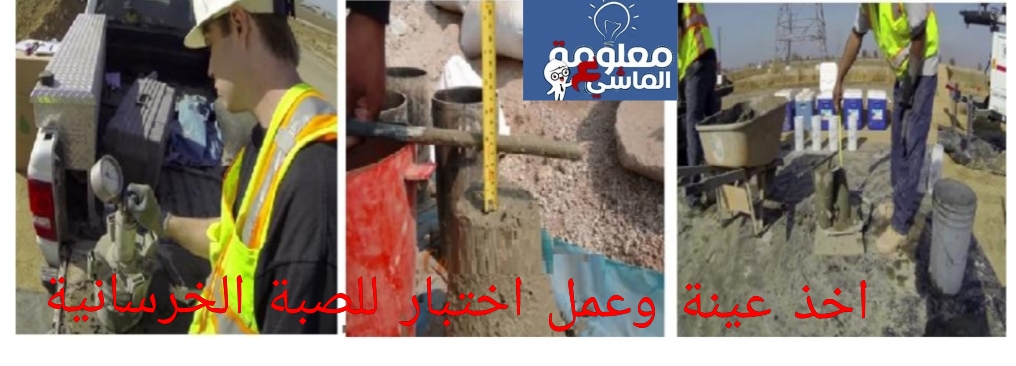

4- يتم التجهيز لعملية الصبة الخرسانية بأن يتم أخذ عينة وعمل الأختبارات للصبة الخرسانية.

5- يتم البدء بأعمال الصبة الخرسانية بداخل القواعد.

عند صب القواعد الأسمنتية يتم أخذ عينات الى المختبر لفحصها والتأكد من تماسكها وفى حالة فشل العينة فى الإختبار يتم تكسير القاعدة الإسمنتية وصب قاعدة جديدة

6- يتم القيام بأعمال الدفان كما بالشكل القادم.

7- الإنتهاء من أعمال الدفان بالكامل وبالتالى سصبح الشكل النهائى للقواعد كما بالشكل القادم.

وبهذه الخطوة نكون قد انتهينا من الأعمال الإنشائية وقمنا بتصميم قواعد أبراج الضغك العالى أى تصميم القواعد الخرسانية للأبراج الكهربية لجميع المسار وجميع الأبراج المحدده على المخطط المساحى لخط الجهد العالى والذى نحن بصدد تصميمه وهو خط جهد عالى 132kv.

وسوف نتحدث فى المقال القادم عن المرحلة الثانية وهى مرحلة التركيبات للأبراج وكذلك تركيب أبراج الكهرباء قديما من برج بداية وأبراج التعليق والشد وهكذا.
